Cara Modifikasi Mainboard TV LCD (Lengkap Gambar)
Hallo sobat jumpa lagi nih dengan saya admin Hiperelektro. Pada kesempatan kali ini saya akan coba membahas tentang modifikasi mainbord TV LCD khususnya LG dengan type LK311/310 atau LD330. Hal ini dikarenakan pada saat melakukan penggantian mainboard dengan type yang sama terkadang kita mengalami beberapa kendala dalam masalah mencari spare part. misalnya mainboard type 32LF20FR FHD. Mainboard type LK310/311 atau LD330 bisa diaplikasikan terhadap panel dari type 19" s/d 32" atau yang lain.
Didalam mainboard type tersebut terdapat fitur option yang dapat dirubah untuk disesuaikan dengan type panel yang akan dipasang. Lebih gampangnya lagi nih, socketnya pun sudah ready juga untuk pilihan tersebut.
Lanjut, bagaimana cara modifikasi mainboard tersebut untuk dipasangkan dengan panel type 32"FHD LG32LF20FR,dari type mainboard 22"...? cara begini:
Baca juga: Cara Memperbaiki Layar TV LCD Blank Putih
1. Sesuaikan dulu socket tegangan input di mainboardnya
Sesuaikan tegangan input pada mainboard dengan powersupply aslinya atau bisa juga dengan mengganti socket input tegangan. Jangan lupa sesuaikan juga komponen pendukung switch on untuk type yang akan dipakai, kira-kira seperti ini:
2. Sesuaikan option tegangan untuk panel 5v/12v dengan cara merubah posisi L 1005/1006,dan juga merubah nilai r start R1065 33k untuk 26"/322" dan 10k untuk 19'' dan 22".seperti gambar ini:

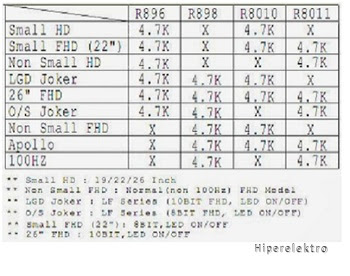

3. Ubahlah option panel type pada pad R898,R898,R8010,dan R8011 dan sesuaikan dengan type panel yang akan dipakai. Dan jangan lupa juga merubah/mengganti socket LVDS sesuai type panel.
Baca juga: Cara Mengatasi Kerusakan TV LCD LG 32LD330 - TA
Nah itu tadi sedikit tips dari saya tentang Cara Modifikasi Mainboard TV LCD yang Lengkap Gambar. Semoga bermanfaat.
